Amplificadores

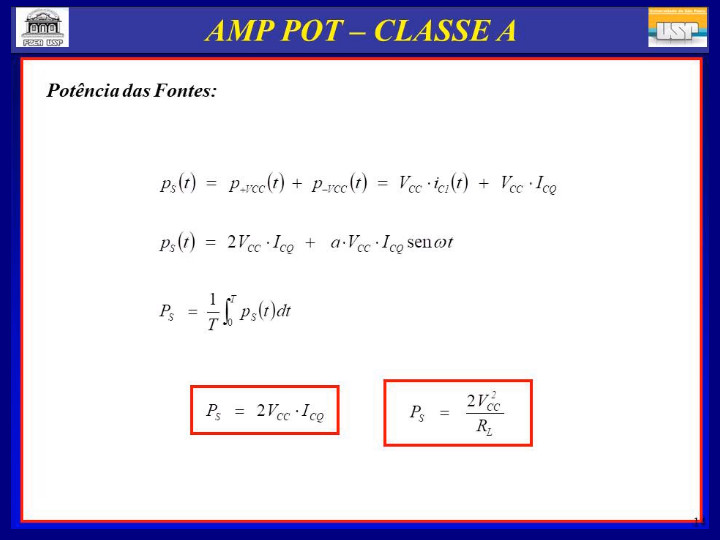

Potência das Fonte - A potência de um amplificador é fornecida pela fonte de alimentação, o sinal de CA aplicado na entrada faz a corrente de base Ib variar em torno da corrente de polarização CC, a corrente de coletor ICQ varia em torno do ponto Q, a tensão neste ponto é a metade da tensão fornecida pela fonte VCC. Devido a esta condição do amplificador classe A, ele representa um alto consumo de potência para a fonte, mesmo na ausência do sinal senoidal de entrada.
