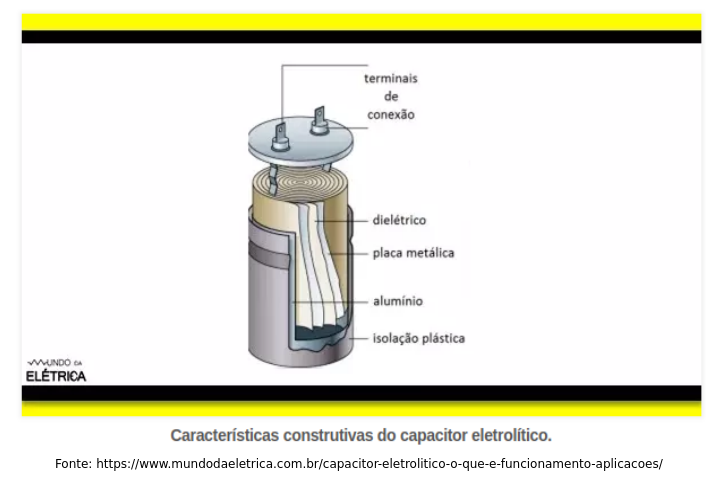

Capacitores - Características construtivas - O capacitor eletrolítico é composto de um filme de alumínio recebe um revestimento de óxido e essa camada de óxido fica em contato com um eletrólito viscoso, mantido por um filme poroso.

Um outro filme de alumínio, sem revestimento de óxido, completa o conjunto (os primeiros eletrolíticos construídos tinham eletrólito líquido).

No capacitor eletrolítico, o filme que recebe o óxido é um eletrodo, a camada de óxido é o dielétrico e o eletrólito é o outro eletrodo. O filme seguinte serve apenas para contato elétrico.

Desde que o óxido tem elevada rigidez dielétrica e pode ser depositado em camadas bastante finas, altos valores de capacitância podem ser obtidos em reduzidas dimensões.

Há polaridade: o filme revestido de óxido deve ser sempre positivo e o eletrólito, negativo.

A inversão ou aplicação de tensão acima da máxima especificada danifica o dispositivo, podendo até explodir (regra geral, a tensão especificada do capacitor deve ser o dobro da de operação).

Usados principalmente em filtros e outros circuitos como temporizadores. São baratos, encontrados em uma variedade de valores, mas a resistência de isolação é relativamente baixa, a tolerância é ruim e outras características tornam inviável o emprego em freqüências mais altas (CIn UFPE).
