Capacitores

Uma imagem impressionante

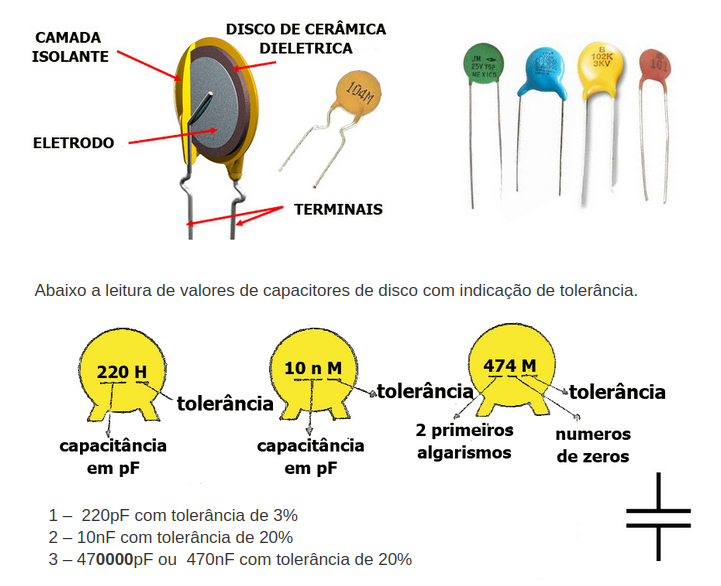

Capacitores cerâmicos tipo disco - Este tipo de capacitor apresenta uma constante dielétrica alta, permitindo valores relativamente altos em pequenos volumes. Características boas para altas freqüências.

Os elementos podem ter forma de disco ou outras e podem ser apenas um conjunto ou vários empilhados. Em geral disponível em valores de 1 pF a 2,2 μF e tensões até 6 kV.

Neste caso, os dois primeiros dígitos são os algarismos significativos e o terceiro, o número de zeros a acrescentar (multiplicador) e o resultado é dado em picofarads (pF).

Na figura abaixo temos:

Uma imagem impressionante

Capacitor A: 100000 pF = 100 nF = 0,1 μF

Capacitor B: 3300 pF = 3,3 nF = 0,0033 μF

Alguns capacitores cerâmicos usam o símbolo "K" para indicar o valor. Isso significa

1000 pF ou 1 nF. Por exemplo: 0,68 K = 0,68 nF = 680 pF.

Fonte: CIn UFPE
