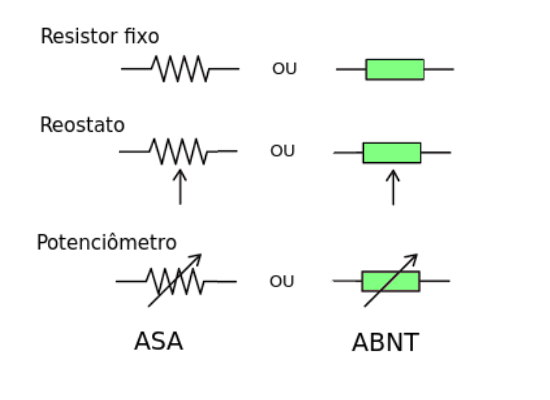

A imagem acima apresenta símbolos gráficos de resistores segundo as normas ANBT e ASA.

O uso de símbolos gráficos em desenhos de esquemas elétricos serve para representar as relações entre equipamentos, componentes, e efeitos físicos que integram o funcionamento completo ou parcial dos mesmos.

Na ilustração acima, podemos ver a representação de símbolos de resistores, para uso nos diagramas esquemáticos.
